CNC-svarvade delar – den snabbaste vägen från stånglager till färdig komponent

Fräsning skapar former. Svarvning skapar cylindrar. Och ett överraskande antal precisionskomponenter – axlar, stift, kopplingar, bussningar, ventilspolar – är cylindriska. Det är därförCNC-svarvade delarförbli det mest kostnadseffektiva och effektiva sättet att producera dem.

På Nuote Metals har vi 30 stångmatade och chuckade svarvar dedikerade till svarvning. Men enbart hastighet är inte målet. Målet är en del som uppfyller tolerans, ytfinish och materialintegritet – batch efter batch. Den här artikeln förklarar hur vi tänker kring svarvning, var det passar och vad du kan förvänta dig när du skickar en ritning till oss.

Vad gör att svänga annorlunda – och snabbare

Vridning roterar arbetsstycket mot ett stationärt skärverktyg. Fräsning roterar verktyget mot ett stationärt arbetsstycke. Den enda skillnaden förändrar allt om kostnad, hastighet och precision.

Varför svängning går snabbare:

• Bar feed:För högvolymproduktion trycker en stångmatare in material i spindeln automatiskt – ingen manuell laddning, ingen stilleståndstid mellan delarna.

• Enpunktsskärning:Ett svarvverktyg kopplar in materialet kontinuerligt och tar snabbt bort stora volymer metall.

• Snävare toleranser på diametrar:Svarvning ger naturligt runda detaljer med utmärkt koncentricitet och ytfinish.

• Inget komplext arbete:En hylsa eller chuck håller stången; delen faller av när den är klar.

Där vändningen vinner:

• Axlar, tappar, bultar, dubbar
• Kontaktdon, adaptrar, beslag
• Bussningar, hylsor, distanser
• Ventilspolar, kolvar, kolvar
• Vilken del som helst med en primär cylindrisk axel

Där fräsning vinner:

• Prismatiska former med plana ytor, fickor och komplexa konturer
• Hus, fästen, grenrör
• Delar där den primära geometrin inte är roterande

De flesta svarvade delar behöver lite sekundär fräsning – tvärhål, plana delar, slitsar. Det är därför vi använder både svarv- och fräsutrustning, och 5-axliga fräs-svarvcentra för delar som behöver båda i en uppsättning.

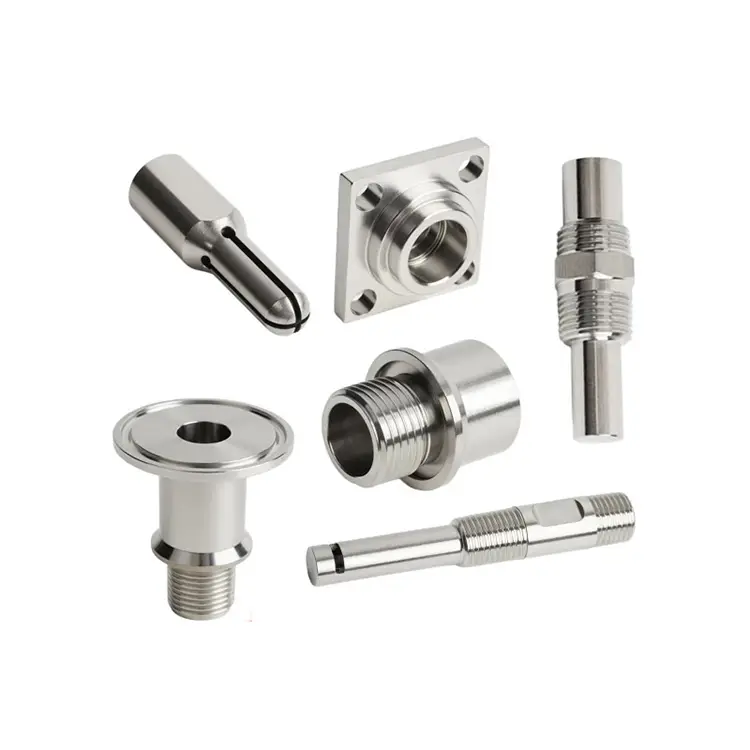

Typiska CNC-svarvade delar – geometri och tillämpningar

Om din del passar en av dessa beskrivningar är svarvning troligen rätt process:

Skaft och stift– Motorer, ställdon, hydraulcylindrar. Material: 1045, 4140, 304, 17-4 PH.

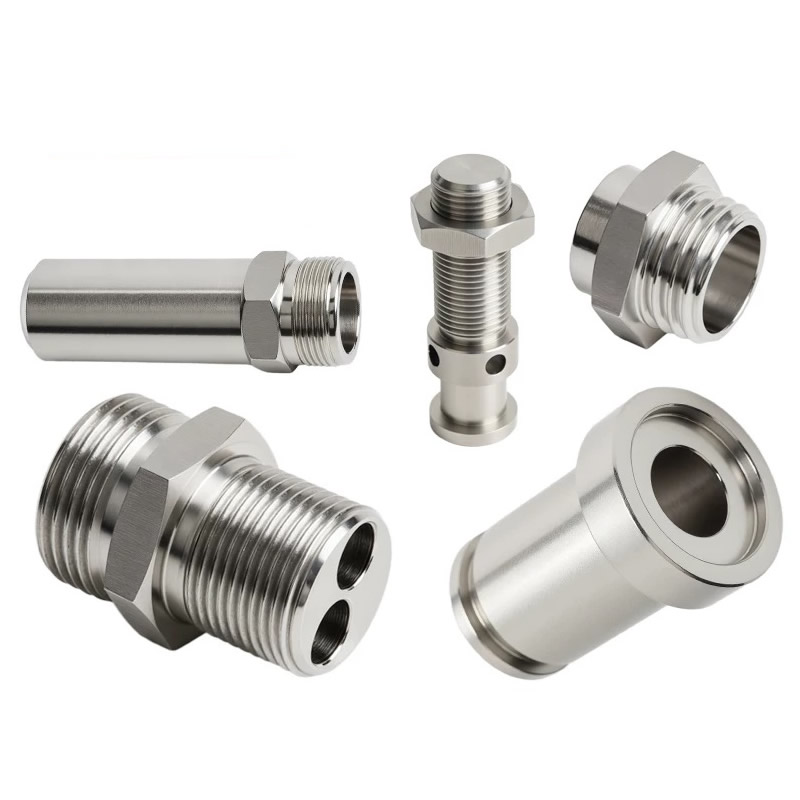

Kontakter och adaptrar– Vätskesystem, elarmatur, pneumatiska ledningar. Material: mässing, koppar, rostfritt, aluminium.

Bussningar och ärmar– Lager, slitytor, inriktningsstyrningar. Material: brons, mässing, stål, PTFE.

Ventilkomponenter –Spolar, stjälkar, säten, kolvar. Material: 4140, 17-4 PH, D2, rostfritt.

Fästelement och insatser– Gängade dubbar, anpassade bultar, gängade insatser. Material: kolstål, legerat stål, rostfritt.

Rullar och hjul– Transportörer, materialhantering, tryckutrustning. Material: stål, aluminium, nylon, POM.

Vad dessa delar delar:En primär cylindrisk axel, ett behov av koncentricitet och ett krav på konsekvent diameter och ytfinish. Det är just dessa egenskaper som svarvning levererar bäst.

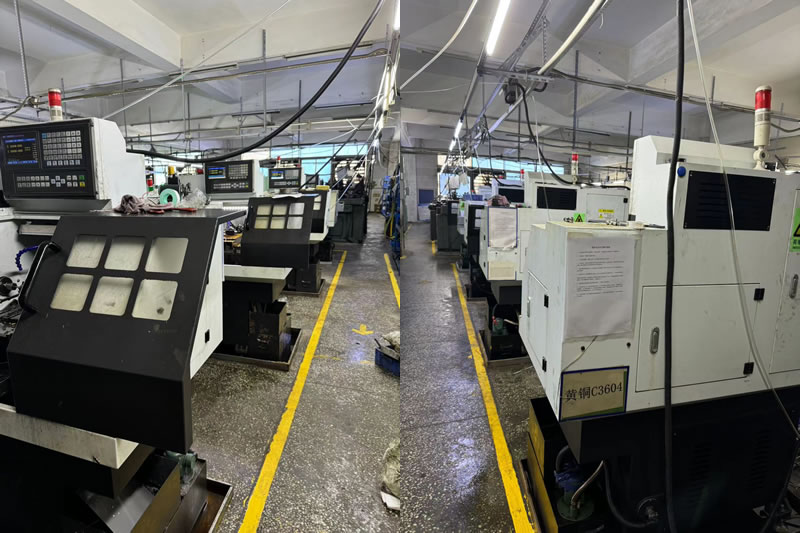

Utrustning och kapacitet – Byggd för effektivitet med stångmatning

Nuote Metals driver en svarvavdelning som är optimerad för både precision i små partier och högvolymproduktion.

Material vi vänder regelbundet:

• Kolstål (1045, 1215, 12L14)
• Legerat stål (4140, 4340, 8620)
• Rostfritt stål (303, 304, 316, 17-4 PH)
• Aluminium (6061, 7075, 2024)
• Mässing (C36000, C26000)
• Koppar (C11000, C10200)
• Plast (POM, PEEK, PTFE, nylon)

Volymkapacitet:Prototyp (1–50 stycken), lågvolymproduktion (50–5 000), högvolymproduktion (5 000–500 000+).

Kvalitetskontroll – vad vi verifierar på varje CNC-svarvad del

Svängning går snabbt, men hastighet utan verifiering är slöseri. Varje parti produceras under ett dokumenterat kvalitetssystem:

Verifiering av inkommande material:

• Bruksprovningscertifikat för varje stång.
• Interna hårdhets- och mikrostrukturkontroller.

Övervakning under process:

• Första artikelinspektion (FAI) för varje nytt artikelnummer.
• Statistisk processkontroll (SPC) på kritiska diametrar.
• Verktygsslitageövervakning och schemalagda verktygsbyten för att förhindra drift.

Slutbesiktning:

• CMM-inspektion för komplexa geometrier.
• Optiska komparatorer för gäng- och profilverifiering.
• Ytråhetstestare för Ra-validering.
• Fulldimensionell rapport och materialcertifikat med varje leverans.

Certifieringar: ISO 9001:2015. RoHS- och REACH-överensstämmelse tillgängliga. PPAP-dokumentation på begäran.

Ett riktigt exempel – 17-4 PH rostfri ventilspole

En nordamerikansk tillverkare av hydraulisk utrustning behövde en 17-4 PH rostfri ventilspole med en 0,008 mm diametertolerans, 0,005 mm koncentricitet och 40–45 HRC efter värmebehandling. Deras tidigare leverantör kunde inte hålla koncentriciteten efter härdning – spolen var 0,02 mm ur rund.

Vad vi gjorde annorlunda:

• Bearbetade spolen komplett på ett 5-axligt fräs-varvcentrum – alla diametrar, spår och tvärhål i en uppsättning.
• Använde CBN-verktyg för den sista finishen efter värmebehandling.
• Verifierad koncentricitet med en Talyrond före och efter härdning.
• Skickade 3 500 stycken med noll avslag. Kunden eliminerade sekundär slipning och minskade ledtiden med 10 dagar.

Vanliga frågor om CNC-svarvade delar

F1: Vad är skillnaden mellan CNC-svarvning och CNC-fräsning?

S: CNC-svarvning roterar arbetsstycket medan ett stationärt verktyg skär det – bäst för cylindriska delar. CNC-fräsning roterar verktyget medan arbetsstycket står stilla – bäst för prismatiska delar med plana ytor och fickor. MångaCNC-svarvade delarkräver också sekundär fräsning för tvärhål eller plana hål. Nuote Metals driver båda typerna av utrustning, plus 5-axliga fräs-varvcenter som kombinerar svarvning och fräsning i en enda uppsättning.

F2: Vilka toleranser kan du hålla på svarvade delar?

S: Vår standardtolerans är ±0,005 mm, med precisionskapacitet ner till ±0,002 mm för kritiska diametrar. Koncentricitet och rundhet kan hållas till 0,005 mm eller bättre. Uppnåelig tolerans beror på material, dellängd-till-diameterförhållande och funktionstyp. För värmebehandlade delar rekommenderar vi att specificera toleranser efter värmebehandling eller tillåta slipning. Nuote Metals granskar varje ritning och ger DFM-feedback innan du gör en beställning.

F3: Kan du vända delar från stånglager med korshål och gängor?

A: Ja. Våra svarvar är utrustade med strömförande verktyg och stångmatare, vilket gör att vi kan borra korshål, fräsa plattor och skära gängor i samma uppsättning som svarvningen. Detta eliminerar sekundära operationer, minskar ledtiden och förbättrar koncentriciteten mellan funktionerna. För komplexa geometrier använder vi 5-axliga fräs-varvcentra som bearbetar delen komplett i en uppsättning.
