Halvrörsnitar av aluminium

Halvrörsnitar av aluminiumär fästelementet du väljer när vikten betyder mer än kostnaden. Med ungefär en tredjedel av stålets vikt är de det lättaste alternativet i familjen med halvrörsnitar. Icke-magnetisk, naturligt korrosionsbeständig och tillgänglig i flera legeringar för att matcha dina hållfasthetskrav.

När varje gram räknas och du behöver ett permanent fästelement med låg kraft, är halvrörsnitar av aluminium det logiska valet.

Material, legeringar och ytbehandlingar – vad vi erbjuder

Finishes förklaras:

• Vanligt (som format)– Natursilver, allmänt, inomhusbruk
• Klaranodiserad– Förbättrat korrosionsskydd, rent utseende
• Färg anodiserad– Varumärkesidentitet, dekorativ, identifikation
• Kem-film (alodin)– Korrosionsskydd, färgbas

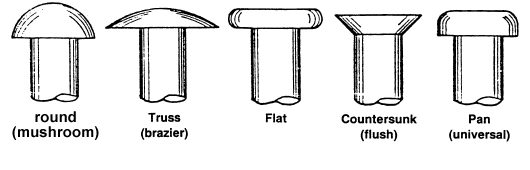

Huvudstilar – vad vi erbjuder

Rund, platt, oval, försänkt, fackverk, svamp.

Anpassade huvuddimensioner tillgängliga på begäran.

En riktig applikation – Lätt vandringsutrustning

En tillverkare av lättvikts vandrings- och campingutrustning behövde ett fäste för montering av vandringsstavshandtag och tältstångsförband. De tidigare stålnitarna tillförde onödig vikt – varje gram räknades för ultralätta backpackers. Solida aluminiumnitar gav viktbesparingen men krävde hög inställningskraft som skadade den lätta legeringsslangen. Kunden behövde ett fäste som skulle härda med låg kraft, hålla säkert i fältet och överleva utomhusförhållanden.

Vi levererade 5052 halvrörsnitar av aluminium – 3,0 mm skaft, 5,5 mm runt huvud, 5,0 mm piplängd, klar anodiserad finish. Den grunda kaviteten minskade inställningskraften med över 60 % – ingen skada på den lätta slangen. Aluminiumnitarna minskade fästelementets vikt med 65 % jämfört med stål. Den anodiserade ytan gav korrosionsskydd för utomhusbruk. Kunden testade 500 nitar över 250 utrustningsdelar. Efter 5 000 fältcykler, noll fel. De beställer nu våra halvrörsnitar i satser om 150 000 stycken årligen.

Varför halvtubulära nitar spricker under härdningen – och hur vi förhindrar det

En nit som spricker under härdningen är en av de vanligaste frustrationerna vi hör om. Här är varför det händer – och hur vi designar våra halvrörsnitar för att förhindra det.

Orsak 1: Kavitetsdjupet är för djupt

Om kaviteten överstiger 55 % av pipans längd är den återstående väggen för tunn för att stödja rullningen. Metallen viker sig istället för att rulla – och spricker.Vår lösning:Vi kontrollerar kavitetsdjupet till exakt 45–55 % av fatets längd på varje batch.

Orsak 2: Materialets hårdhet är inkonsekvent

Aluminium som är för hårt spricker under formningen; aluminium som är för mjukt deformeras ojämnt.Vår lösning:Varje spole är hårdhetstestad före produktion. Vi avvisar alla spole utanför specifikation för dess legeringskvalitet.

Orsak 3: Hålstorleken är för snäv

Om hålet är underdimensionerat komprimeras cylindern för mycket under införandet - väggen spricker innan stelningen ens börjar.Vår lösning:Vi anger rätt hålstorlek (skaft + 0,15–0,20 mm) och tillhandahåller en inställningsguide vid varje beställning.

Orsak 4: Inställningskraften är för hög eller ojämn

Halvrörsnitar behöver bara 25–30 % av kraften som krävs för solida nitar. Överdriven eller ojämn kraft spricker den tunna väggen.Vår lösning:Vi rekommenderar den optimala inställningskraften för din nitstorlek och material – och kan leverera matchade inställningsverktyg för att säkerställa ett jämnt tryck.

Orsak 5: Verktygen är slitna eller inte matchade

Slitna eller felaktigt formade inställningsstansar skapar ojämna tryckpunkter. Vår lösning: Våra sättningsverktyg är anpassade till våra nitmått och underhålls med polerade, slitstarka ytor.

Resultatet: en ren, symmetrisk clinch på varje nit – inga sprickor, inga svaga punkter, inga fältfel.

Vår anpassningsprocess – från förfrågan till leverans

Exempel ledtid:5–7 dagar standard; anpassade verktyg: 15–20 dagar.

Våra certifieringar – bevis på kvalitet

Vi upprätthåller full spårbarhet och kvalitetsdokumentation för varje parti av halvrörsnitar av aluminium:

• ISO 9001:2015 – Certifierat kvalitetsledningssystem
• RoHS-överensstämmelse – Verifierad av SGS tredjepartstestning
• REACH-överensstämmelse – Aktuell SVHC-deklaration
• SGS-testrapporter – Tillgängliga på begäran för specifika partier
• Materialcertifikat – Bruksprovningscertifikat spårbara till originalspole

Alla certifieringar och testrapporter finns tillgängliga för nedladdning eller på begäran. Vi tror på full transparens – det vi hävdar kan vi bevisa.

Tre frågor vi svarar ofta på

F: "Kan jag få prover innan jag beställer produktionskvantiteter?"

A: Ja – vi erbjuder prover för alla våra produkter. För befintliga standardspecifikationer tillhandahålls prover gratis – du betalar endast fraktkostnaden. För anpassade storlekar eller anpassade verktyg beror provtillgänglighet och ledtid på de specifika kraven. Vänligen kontakta vårt säljteam med din ritning eller specifikation, så kommer de att ge råd om provkostnad och leveranstidslinje.

F: "Vad är skillnaden mellan halvrörsnitar av aluminium och stål när det gäller inställningskraft?"

S: Inställningskraftsreduktionen är densamma för båda – cirka 70 % mindre än solida nitar med samma diameter. Skillnaden är i vikt och styrka. Halvrörsnitar av aluminium väger en tredjedel av stålet, vilket gör dem idealiska för viktkänsliga applikationer. Stål erbjuder högre draghållfasthet (400–500 MPa mot 90–350 MPa för aluminium) och lägre kostnad. Välj aluminium för låg vikt och korrosionsbeständighet; välj stål för styrka och budget.

F: "Hur väljer jag rätt legering för min applikation?"

S: Valet beror på dina krav på styrka och miljö. 1100 – Används för icke-strukturella, dekorativa och lätta kapslingsapplikationer där styrkan inte är kritisk. 5052 – Används för allmänna sammansättningar där måttlig styrka och korrosionsbeständighet krävs. 5056 – Används för krav på högre hållfasthet, marina miljöer och strukturella applikationer där maximal styrka i ett lätt fästelement krävs. Om du är osäker, skicka oss dina ansökningsuppgifter – vi kommer att rekommendera rätt legering baserat på dina lastkrav och miljöförhållanden.
