Är halvrörsnitarna det mest underskattade fästelementet i modern tillverkning?

En märklig förändring sker mellan tillverkningssektorer. Efter år av aggressiv marknadsföring av blindnitar, självgenomträngande nitar och limning, återvänder många produktionsingenjörer tyst till ett fästelement som har funnits i över ett sekel: den halvrörformiga niten. På Nuote Metals har vi observerat en mätbar ökning av förfrågningar och beställningar för denna typ av fästelement under de senaste 18 månaderna – särskilt från fordons-, möbel- och elektronikindustrin.

Det här är ingen nostalgidriven trend. Data antyder en pragmatisk omvärdering av vad som faktiskt fungerar på produktionsgolvet.

Siffrorna bakom returen

Enligt vår interna försäljningsdata på Nuote Metals, order förhalvrörsnitarökade med cirka 30 % under andra halvåret 2024 jämfört med samma period föregående år. Majoriteten av dessa beställningar kom från:

• Leverantörer av fordonsinredningskomponenter
• Tillverkare av kontorsmöbler och sittmöbler
• Apparathus monteringslinjer
• Tillverkare av elektronikkontrollpaneler

En stor billeverantör bytte nyligen ut plastklämmor med halvrörsnitar i sitt monteringslinje för säten. Deras rapporterade felfrekvens sjönk från 1,2 % till 0,08 % per 1 000 enheter.

I ett annat fall rapporterade en möbeltillverkare en 20-procentig ökning av produktionen efter att ha bytt från skruv-och-mutter-enheter till våra nitar på sina stolsramlinjer.

Varför nu? De praktiska fördelarna

Återgången till halvrörsnitar drivs inte av marknadsföringskampanjer. Det drivs av tre mätbara fördelar som direkt påverkar produktionsresultatet.

Lägre inställningskraft betyder snabbare montering

En halvrörsnit kräver ungefär en fjärdedel av inställningskraften jämfört med en solid nit med samma diameter. Detta innebär lättare pneumatiska verktyg, minskad operatörsutmattning och färre pressunderhållscykler. För automatiserade linjer leder detta till snabbare cykeltider.

Till skillnad från skruvar som kan backa ut under vibrationer, skapar de en permanent skarv. Till skillnad från lim, försämras inte deras prestanda med temperatur- eller fuktighetsförändringar. Klämningen som bildas av den ihåliga svansen expanderar jämnt, vilket skapar en förutsägbar klämkraft som förblir konsekvent över tusentals enheter.

Pivotförmåga

Eftersom nitens svallning är begränsad till enbart svansen, kan halvrörformade nitar ställas in till en lös passform vid behov. Detta gör dem lämpliga för gångjärn, vikmekanismer och roterande monteringar - applikationer där andra permanenta fästelement går sönder.

Vanliga missuppfattningar vi möter

Trots sin långa historia,halvrörsnitarär ofta missförstådda. Här är tre missuppfattningar som vi tar upp regelbundet på Nuote Metals.

Missuppfattning 1: "De är svagare än solida nitar"

Detta gäller endast om man jämför samma diameter. En halvrörsnit behåller dock 80–95 % av skjuvhållfastheten hos en solid nit samtidigt som den kräver betydligt mindre kraft för att stelna. För de flesta industriella tillämpningar är denna styrka mer än tillräcklig. Avvägningen är gynnsam: något lägre hållfasthet för dramatiskt snabbare installation.

Missuppfattning 2: "De är bara för mjuka material"

de används ofta i läder-, tyg- och plastenheter. Men de finns också i bilars bromsbelägg, kopplingsbelägg och flygplansinteriörer. Materialvalet – stål, rostfritt stål, mässing, koppar eller aluminium – bestämmer den slutliga styrkan och lämpligheten. Fästtypen i sig är inte den begränsande faktorn.

Missuppfattning 3: "Installation kräver dyr utrustning"

de kan ställas in med manuella verktyg, pneumatiska nitpistoler eller hydrauliska pressar. För storvolymproduktion finns automatiserade orbitalnitsystem tillgängliga. Kapitalinvesteringen är jämförbar med eller lägre än andra automatiserade fästmetoder.

Verkliga applikationer från våra fabriksrekord

Bilsätesmontering

En bilbarnstolstillverkare vände sig till Nuote Metals med ett återkommande problem: plastklämmor som användes för att fästa vinyl med skumbaksida sprack under installationen och misslyckades under termisk cykling. Avslagsfrekvensen var 1,2 %.

Vi rekommenderar 4 mm universalhuvud halvrörsnitar i förzinkat stål. Nitarna installerades med en pneumatisk press, med en härdningstid på cirka 0,6 sekunder per nit. Efter installationen genomgick sätena termiska cykeltester från -20°C till 80°C och upprepade in-/utträdestest.

Avslagsfrekvensen sjönk till 0,08 %. Tillverkaren har sedan dess konverterat alla sätets trimlinjer till våra nitar och rapporterat en 15 % minskning av installationstiden per säte.

Industriell låsmekanism för hänglås

En hänglåstillverkare krävde en nit för att säkra en intern låsplatta i en zinkgjuten kropp. Frigångshålet i kroppen var större än nitskaftet, och en sekundär bricka tillför onödiga monteringssteg och kostnader.

Vi levererade 304 fackverkshuvuden med halvrörsnitar i rostfritt stål med en skaftdiameter på 4 mm och en cylinderlängd på 6 mm. Fackverkshuvudet – med en diameter på 2,2 till 2,8 gånger skaftet – överbryggade det överdimensionerade hålet och förhindrade genomdragning utan att behöva en separat bricka.

Hänglåset klarade 50 000 cykeltester utan att lossna. Kunden eliminerade den sekundära brickan och minskade monteringstiden med 12 sekunder per enhet.

Tekniska parametrar – Våra fabriksstandarder

På Nuote Metals tillverkar vi nitar enligt följande specifikationer.

Dimensionsräckvidd

Tillgängligt material

Installationsöverväganden

Hålförberedelse

Håldiametern ska vara 0,05–0,10 mm större än nitskaftet. Ett överdimensionerat hål resulterar i ojämn clinch-formation. Ett underdimensionerat hål kan dela den ihåliga svansen.

Inställningsverktyg

De kan ställas in med:

• Manuell hammarinställning (låg volym)
• Pneumatiska nitpistoler (medelvolym)
• Hydrauliska eller pneumatiska pressar (hög volym)
• Automatiserade orbitalnitsystem (mycket hög volym)

Kvalitetskontrollpunkter

• Visuell inspektion av clinch-bildning
• Utdragskraftsprovning enligt applikationsspecifikation
• Konsistensövervakning på automatiserade linjer

Halvrörsnitar – FAQ

F1: Vad är skillnaden mellan halvrörs- och helrörsnitar?

S: Skillnaden är djupet på den ihåliga sektionen. En halvrörsnit har en ihålig hålighet som sträcker sig endast 30–50 % av skaftets längd från bakänden. En helrörsnit är ihålig genom hela skaftet. de erbjuder högre skjuvhållfasthet (80–95 % av fast material) samtidigt som de minskar härdningskraften med cirka 70 %. Hela tubulära nitar ger endast 50–70 % av solid nitstyrka. För applikationer som kräver lastkapacitet med höghastighetsmontering – som till exempel bilbromsbelägg eller möbelramar – är halvrörsnitar det korrekta valet.

F2: Kan de användas som svängpunkter eller för lösa leder?

Ja. de kan fästas till en lös passform beroende på applikation. Eftersom nitens svullnad endast är vid svansen, kan de fungera som svängpunkter där rörelse är att föredra. Detta gör dem idealiska för gångjärn, vikmekanismer och roterande enheter. Tillämpningar inkluderar möbeltappar, elektriska terminalanslutningar och mekaniska länkar. Inställningstrycket kan styras för att uppnå önskad täthet.

F3: Hur säkerställer Nuote Metals konsekvent kvalitet över stora produktionsserier?

S: Hos Nuote Metals börjar kvalitetskontrollen på råvarustadiet. Varje parti är spårbart till brukscertifikatet. Under produktionen utför vi dimensionsinspektioner med fastställda intervall – vanligtvis 10 prover per 1 000 stycken. Vi mäter skaftdiameter, cylinderlängd, huvuddiameter och håldjup. Slutinspektionen inkluderar testning av clinch-bildning på representativa prover. Vi tillhandahåller också fullständig dokumentation, inklusive inspektionsrapporter, brukscertifikat och RoHS-deklarationer, med varje försändelse.

En mätt avkastning till beprövad teknik

Halvrörsnitarär ingen ny lösning. De är en beprövad lösning som erbjuder mätbara fördelar jämfört med många alternativ för vissa tillämpningar. Den nuvarande trenden mot ökad användning verkar drivas av praktiska överväganden: lägre inställningskraft, konsekvent fogkvalitet och lämplighet för både strukturella och pivotapplikationer.

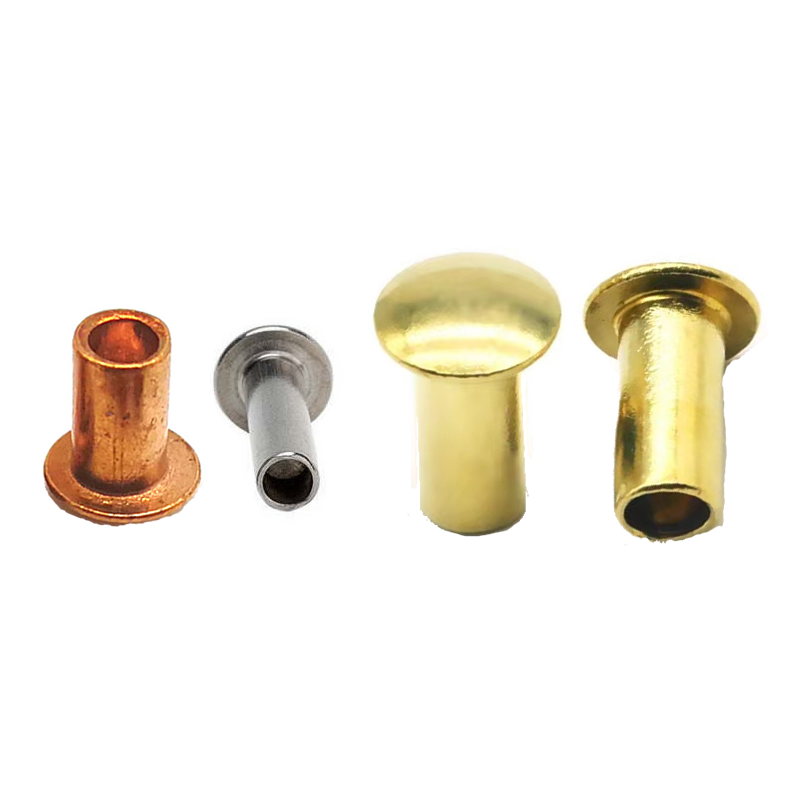

På Nuote Metals fortsätter vi att tillverka dem i stål, rostfritt stål, mässing, koppar och aluminium, med huvudstilar inklusive platt, rund, försänkt, truss, universal och pan. Vår ISO 9001:2015-certifiering säkerställer spårbarhet och kvalitetskonsistens.

Fästelementet som har tjänat tillverkningen i över ett sekel fortsätter att vara ett relevant val i modern montering.
