Är DIN 7340 tubulära nitar precisionslösningen för dina lätta monteringsbehov?

När en tysk ingenjör sträcker sig efter enrörformig nit, är chansen stor att de specificerar DIN 7340. Denna standard har varit ryggraden i tillverkningen av ihåliga precisionsnitar i Europa i decennier. På Nuote Metals producerar viDIN 7340 nitarför kunder som kräver exakta dimensioner, konsekvent väggtjocklek och pålitlig prestanda.

Den här guiden förklarar vad DIN 7340 faktiskt specificerar, hur man läser en DIN 7340-beteckning och var dessa nitar överträffar generiska alternativ.

Vad är DIN 7340 exakt?

DIN 7340 är en tysk industristandard som specificerar rörformiga nitar skurna från sömlösa dragna rör. Standarden täcker nominella diametrar från 1 mm till 10 mm och definierar två huvudformer: Form A (platt/panna huvud) och Form B (räfflade runt huvud). Den nuvarande versionen är DIN 7340:2011-03.

Den viktigaste skillnaden mellan DIN 7340 rörnitar och andra ihåliga nitar är tillverkningsprocessen. Till skillnad från ihåliga nitar framställda genom djupdragning (som skapar en koppliknande form),DIN 7340 nitarär gjorda av sömlöst dragna precisionsrör. Detta säkerställer att både den inre och yttre diametern är perfekt cylindriska med konsekvent väggtjocklek.

Hur man läser en DIN 7340-beteckning

Standarden anger en tydlig namnkonvention. Varje parameter ingår i artikelnumret:

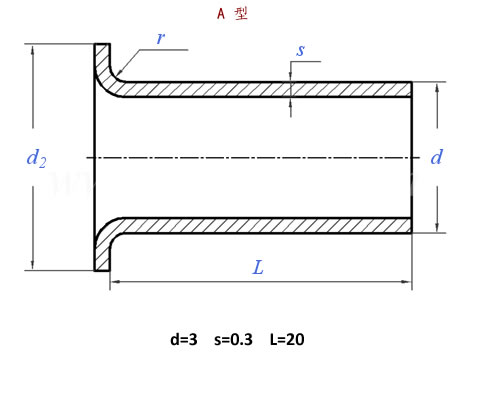

RN A 3 x 0,3 x 20 DIN 7340 Cu

Detta namnsystem betyder att det inte finns någon tvetydighet. En köpare i Tyskland och en tillverkare i Kina hänvisar till exakt samma nit.

Vanliga applikationer för DIN 7340 Rörnitar

Därför attDIN 7340 nitarär tillverkade av precisionsrör med jämn väggtjocklek, de är väl lämpade för applikationer där ett rent inre hål är viktigt.

Elektrisk genomföring och PCB-montage

Den ihåliga mitten av en DIN 7340 rörnit gör att trådar kan passera igenom. Detta är värdefullt för PCB-jordningspunkter, terminalanslutningar och elektriska genomkopplingsapplikationer där utrymmet är begränsat. Förtennade mässingsnitar DIN 7340 är särskilt vanliga för lödbara anslutningar.

Lädervaror, väskor och skor

Mode- och läderindustrin förlitar sig starkt på DIN 7340-nitar för bälteshål, väskförstärkningar, skoöglor och remfästen. Den låga härdningskraften som krävs för tubulära nitar förhindrar skador på mjuka material som läder och tyg.

Bil- och flygkomponenter

DIN 7340-nitar används i bilinteriörer, HVAC-kanalaggregat, belysningsarmaturer och icke-strukturella flygapplikationer där viktminskning och korrosionsbeständighet är prioriterade.

Industri- och maskintillämpningar

Stegsteg, elektronikkapslingar, värmeväxlarfenor och möbelramar är alla exempel där DIN 7340 rörnitar ger kostnadseffektiv permanent sammanfogning.

Materialalternativ och urval

DIN 7340 tillåter flera basmaterial. Tabellen nedan sammanfattar de vanliga alternativen och deras bästa passform.

DIN 7340-kompatibla nitar tillverkade av dragna rör ger en fördel jämfört med djupdragna ihåliga nitar: den cylindriska formen säkerställer enhetlig väggtjocklek, vilket leder till förutsägbar rullbildning under installationen.

Dimensionsspecifikationer – Form A vs Form B

Form A (Platt / Pannhuvud)

Form A har ett platt huvud med låg profil. Det är den vanligaste konfigurationen för fastsättning för allmänna ändamål där en jämn eller låg profilyta är acceptabel.

Exempel på mått för Form A (platt huvud):

Form A-toleranser följer i allmänhet ±0,05 mm för skaftdiametern och ±0,10 mm för huvuddiametern.

Form B (räfflade runt/rullat huvud)

Form B har en rundad huvudprofil. Den rullade kanten ger ett färdigt utseende och väljs ofta för synliga applikationer eller där en mer dekorativ finish krävs.

Till exempel visar en Würth-kataloglista en stålnit av Form B med zinkplätering: d1 = 8 mm, huvuddiameter = 12 mm, huvudhöjd = 1,4 mm, längd = 8 mm, vikt = 1 500 g.

Form B kan också innehålla räffling på huvudet för förbättrat grepp i vissa applikationer, även om detta varierar beroende på tillverkare.

Installation – vad som fungerar för DIN 7340-nitar

Att ställa in en rörnit korrekt kräver uppmärksamhet på tre variabler: hålstorlek, nitlängd och verktyg.

Hålstorlek

Hålet måste ha rätt storlek. Ett spel på högst +0,10 mm över ytterdiametern (d1) rekommenderas. Om hålet är för stort kommer röret att bucklas internt innan huvudet formas. Om hålet är för tätt kan den tunna väggen spricka.

Nitlängdsberäkning

För en vanlig roll-over clinch är den nödvändiga nitlängden:

Total materialtjocklek + (0,5 till 0,7) × d1

Exempel: sammanfogning av två ark med en total tjocklek på 2,0 mm med en nit med en diameter på 3 mm:

Längd = 2,0 + (0,6 × 3,0) = 3,8 mm.

Att använda för mycket längd leder till en rörig, instabil clinch. Om du använder för lite kan krullen inte bildas ordentligt.

Verktyg

Använd alltid en polerad, härdad stålstans. Nitdynan bör utformas så att nitskaftet gradvis vidgas för att förhindra buckling. Att forma formen med en gradvis utvidgning snarare än en vass skuldra ger en enhetlig 360° rulle.

Kvalitet och certifieringar

DIN 7340 underhålls av DIN Standards Committee Fasteners (FMV). Standarden granskas och uppdateras regelbundet, med 2011 års version som den aktuella versionen.

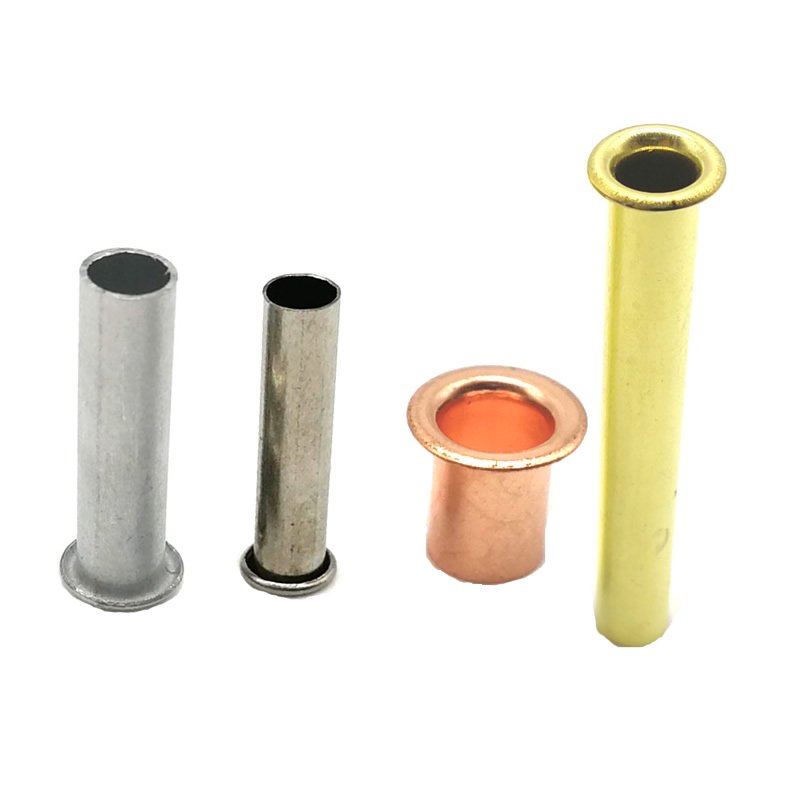

Nuote Metals tillverkarDIN 7340 nitari stål, rostfritt stål, koppar, aluminium och mässing, med ytbehandlingar inklusive vanligt, nickelpläterat och tennpläterat. Storlekar kan skräddarsys efter kundens ritningar. Företaget arbetar med ISO 9001:2015-certifiering, med 100 % kvalitetskontroll före leverans. Gratis prover finns tillgängliga för lagerförda storlekar, med MOQ på 20 000 stycken för standardbeställningar.

DIN 7340-kompatibla nitar är tillverkade av sömlösa dragna rör, vilket ger mer konsekvent väggtjocklek jämfört med djupdragna alternativ. Detta är relevant för applikationer där det inre hålet måste förbli rent för trådpassage eller där enhetlig valsbildning är kritisk.

Komma igång med DIN 7340 Nitar

Om du för närvarande angerDIN 7340 nitareller överväger att byta till en standardiserad rörnit för din montering, är den snabbaste vägen att begära prover.

Ange din totala materialstapeltjocklek, önskad skaftdiameter (d1) och föredraget material. Nuote Metals beräknar den rekommenderade längden och skickar prover till dig för testning.
