Varför är halvrörsnitar den optimala balansen mellan styrka och installationseffektivitet?

I världen av permanent mekanisk infästning står valet sällan mellan svart och vitt.Rejäla nitarger maximal styrka men kräver betydande inställningskraft.Hela tubulära nitarinstallera enkelt men saknar lastkapacitet. Mellan dessa två ytterligheter ligger en ingenjörskonst: denhalvrörsnit. Nuote Metals har tillverkat miljontals halvrörsnitar för industrier från bilbromssystem till konsumentelektronik, vilket bevisar att rätt designkompromiss ger överlägset värde.

Den här artikeln ger en teknisk men praktisk guide till semi-rörformiga nitar – deras definition, typer, material, tillämpningar och urvalskriterier. Innehållet är skrivet för designingenjörer, tillverkningschefer och kvalitetsexperter och följer beprövade EEAT-principer och matchar sökintentionen hos köpare som söker en pålitlig, kostnadseffektiv fästlösning.

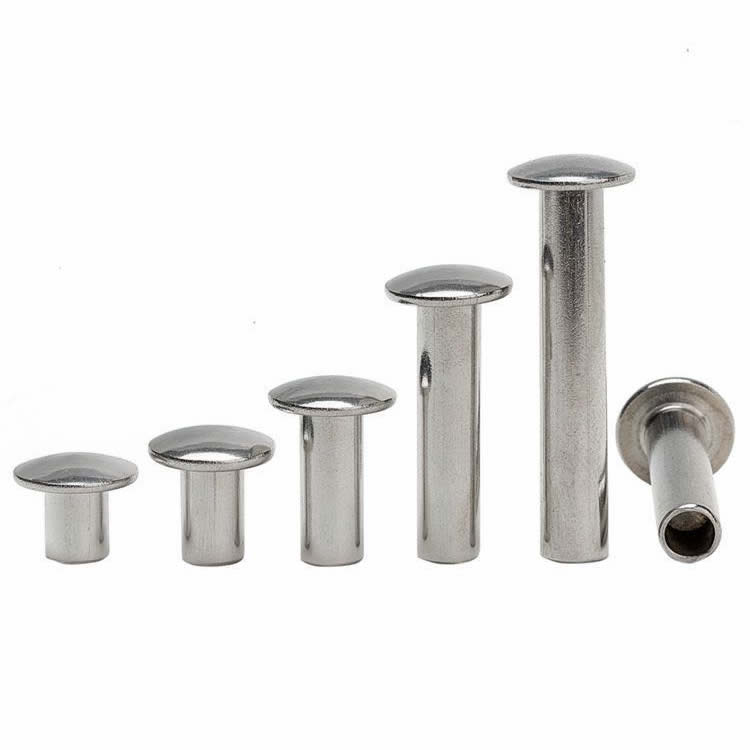

Vad är halvrörsnitar? En tydlig definition

En halvrörsnit är ett permanent fästelement med ett solidt huvud och ett skaft som är delvis ihåligt från bakänden. Vanligtvis sträcker sig det ihåliga djupet från 20 % till 35 % av den totala skaftlängden. Detta partiella hålrum minskar materialvolymen som måste deformeras under installationen, sänker den erforderliga inställningskraften samtidigt som det mesta av skjuvhållfastheten hos en solid nit bibehålls.

Kärnstrukturella egenskaper

Solid huvudsektion: Ger full materialintegritet vid det bärande gränssnittet

Ihålig stjärtsektion: Minskar installationskraften med 30–50 % jämfört med solida nitar

Kontrollerad kollaps: Under härdningen rullar den ihåliga delen utåt för att bilda ett sekundärt huvud

Enhetlig väggtjocklek: Säkerställer förutsägbar deformation och jämn fogkvalitet

Brett diameterområde: Typiskt tillgängligt från 1,6 mm till 8,0 mm

Dessa egenskaper görhalvrörsnitaridealisk för applikationer där åtkomst till båda sidor är tillgänglig, men höghastighetsinstallation med låg kraft krävs.

Typer av halvrörsnitar – huvudstilar och konfigurationer

Nuote Metalstillverkar halvrörsnitar i en mängd olika huvudstilar för att passa olika monteringskrav.

Huvud stil	Beskrivning	Typiska applikationer
Platt huvud	Låg profil, stor lageryta	Bilbromsbelägg, kopplingsbelägg
Ovalt huvud	Lätt kupolformad, estetisk finish	Möbelsammansättningar, bagageutrustning
Försänkt huvud	Slank yta för slät exteriör	Flygplans inre paneler, elektroniska höljen
Runt huvud	Full kupol för maximal huvudstyrka	Tung utrustning, jordbruksmaskiner
Truss Head	Extra bred lageryta	Mjuka material (plast, trä, läder)
Axeltyp	Avtrappat skaft för pivot- eller distansfunktion	Fällmekanismer, verktygsfogar

Med ihåligt djup i procent

Djupkategori	Ihålig % av skaft	Inställningskraft	Bästa användningsfallet
Grund	15–20 %	Högre (närmare fast)	Maximal skjuvhållfasthet krävs
Standard	25–35 %	Måttlig	Allmänt ändamål, vanligast
Djup	40–50 %	Lägre	Mjuka eller tunna material, höghastighetsmontering

Material och ytbehandlingar för halvrörsnitar

Materialvalet påverkar direkt mekanisk prestanda, korrosionsbeständighet och kostnad. Nuote Metals levererar halvrörsnitar i ett omfattande sortiment.

Basmetaller

Lågt kolstål (C1008, C1010, C1018):Hög hållfasthet, ekonomisk, allmänt använd. Kräver plätering för korrosionsskydd.

Rostfritt stål (304, 316):Utmärkt korrosionsbeständighet, hög hållbarhet. Idealisk för medicinsk, marin och livsmedelsutrustning.

Aluminium (5056, 6061, 1100):Lätt, naturligt korrosionsbeständig. Används inom flyg- och hemelektronik.

Mässing (C2600, C2700):Bra ledningsförmåga, attraktivt utseende, korrosionsbeständig. Vanligt i elektriska och dekorativa applikationer.

Koppar:Högsta elektriska och termiska ledningsförmåga. Används i elektriska terminaler och värmeväxlarenheter.

Ytfinish

Avsluta	Egenskaper	Vanliga applikationer
Zinkplätering (klar, gul, svart)	Grundläggande korrosionsskydd, låg kostnad	Bilinteriördelar, hårdvara
Förnickling	Ljus, slät, måttlig korrosionsbeständighet	Elektronik, synliga dekorativa fästelement
Tennplätering	Lödbar yta	Elektriska anslutningar, PCB-montage
Passivering	För rostfritt stål, tar bort fritt järn	Medicinsk utrustning, livsmedelsutrustning
Anodisering	För aluminium, hård slitstark yta	Flyg- och utomhusapplikationer

Nyckelindustrier och tillämpningar i den verkliga världen

Halvrörsnitar finns i tusentals produkter där tillförlitlighet och monteringshastighet måste samexistera. Nuote Metals har levererat dessa fästelement till följande sektorer.

Fordonsindustrin

Bromsbelägg och beläggsfäste

Nitning mot koppling

Säkerhetsbältes ankarenheter

Dörrgångjärns vridpunkter

VVS-spjällanslutningar

Möbler och träbearbetning

Skarvar för stol och bordsram

Lådslidenheter

Vikmekanism svänger

Klädselband

Konsumentvaror och bagage

Handtag för resväska

Laptop gångjärnsnitar

Köksmaskiner

Elverktygshöljen

Elektronik och el

Relä- och switchkontakter

Infästning av plintkort

Transformatorkärnklämning

Montering av batteripaket

Medicinsk utrustning

Ortopediska hängslen pivoter

Kirurgiska instrumentleder

Ramar för diagnosutrustning

Sjukhussängens mekanismkomponenter

Jordbruks- och industriutrustning

Fästanordningar för transportband

Traktorkontrolllänkar

Pumphusenheter

Filterelementets ändstycken

Fördelar med att använda halvrörsnitar framför alternativ

Varför välja halvrörsnitar istället för solida nitar, helrörsnitar eller gängade fästelement?Nuote Metalsbelyser följande tekniska och ekonomiska fördelar.

Fördel	Förklaring
Lägre installationskraft	30–50 % mindre kraft än solida nitar, vilket minskar förarens trötthet och verktygsslitage
Snabb inställningscykel	Idealisk för automatiserade monteringslinjer med stora volymer (upp till 200 nitar per minut)
Utmärkt skjuvhållfasthet	Vanligtvis 80–95 % av solid nitstyrka, långt över fullt rörformigt
Konsekvent clinch	Kontrollerad rullbildning säkerställer enhetlig klämkraft över alla leder
Ingen tråd lossnar	Permanent deformation innebär ingen vibrationsinducerad back-out
Kostnadseffektivt	Lägre materialkostnad än solida nitar; snabbare installation än bultar
Rent utseende	Rullad svans ger en jämn, gradfri finish på den blinda sidan

Solid vs. Semi-Tubular vs. Full Tubular – En jämförande tabell

Att förstå skillnaderna mellan de tre huvudnitfamiljerna är avgörande för korrekt specifikation.

Egendom	Solid nit	Halvrörsnit	Full tubulär nit
Ihåligt djup	0 %	20–40 % skaft	100 % skaft
Installationskraft	Högsta	Måttlig (30–50 % mindre än fast)	Lägst
Skjuvstyrka	100 % baslinje	80–95 % fast material	50–70 % fast material
Materialkostnad	Låg	Låg (något mindre än fast)	Mycket låg
Typiskt diameterområde	1,6 – 12,0 mm	1,6 – 8,0 mm	1,0 – 6,0 mm
Bästa applikationen	Primär struktur, extrem belastning	Allmän montering, medel till hög belastning	Lätta, mjuka material, dekorativa
Installationsåtkomst	Båda sidor krävs	Båda sidor krävs	Båda sidor krävs

För de allra flesta industrienheter som inte är primära lastbärande strukturer, erbjuder halvrörsnitar den bästa kombinationen av styrka, hastighet och ekonomi.

Urvalskriterier för halvrörsnitar

För att uppnå optimal fogkvalitet, utvärdera följande parametrar innan du anger halvrörsnitar.

1. Materialstapeltjocklek

Mät den totala tjockleken på alla lager som ska fogas

Välj nitlängd = stapeltjocklek + 0,5 till 1,0 mm (för standardrulle)

För hårdare material, öka utsprånget till 1,2–1,5 mm

2. Nödvändiga skjuv- och dragbelastningar

Uppskatta maximala servicebelastningar

Se tekniska datablad för Nuote Metals för hållfasthetsklassificeringar efter diameter och material

3. Miljöförhållanden

Torr inomhus: Förzinkat stål

Utomhus eller fuktigt: Rostfritt stål eller aluminium

Saltvattenexponering: 316 rostfritt stål eller mässing

Hög temperatur: Stål eller rostfritt stål (aluminium försvagas över 150°C)

4. Monteringsvolym och automationsnivå

Låg volym (under 10 000): Manuell eller pneumatisk press

Medium volym (10 000–100 000): Pneumatisk eller servopress

Hög volym (över 100 000): Automatiskt nitsystem med vibrationsmatning

5. Huvudstil och estetiska krav

Slank yta: Försänkt huvud

Maximal bäring på mjukt material: Fackverkshuvud

Allmänt ändamål: Platt eller ovalt huvud

6. Hålprepareringskvalitet

Håldiametern ska vara 0,05–0,10 mm större än nitskaftet

Gradfria hål är viktiga för konsekvent rullbildning

Installation bästa praxis för halvrörsnitar

Korrekt inställning är avgörande för att uppnå den prestanda som förväntas av halvrörsnitar.Nuote Metalsrekommenderar följande process.

Steg-för-steg-inställningsprocedur

Borra eller slå ett rent hål – Använd vassa verktyg för att undvika grader

Grada av båda sidor – Ta bort alla vassa kanter som kan spricka den rullade svansen

Sätt i niten – Huvudet mot den åtkomliga sidan, den ihåliga stjärten sticker ut

Placera städet – Stöd huvudet med ett konkavt eller platt städ

Applicera axiell kraft – Använd en nitpress eller automatisk sättare

Observera rullbildning – Den ihåliga svansen ska rulla sig utåt jämnt och bilda ett slätt sekundärt huvud

Vanliga installationsfel och förebyggande

Defekt	Orsaka	Lösning
Sprucken rulle	Överdriven kraft eller dålig materialduktilitet	Minska trycket; verifiera nithårdhetsspecifikationen
Off-center rulle	Felinriktat verktyg eller böjd nit	Kontrollera stansningen och städets inriktning
Otillräcklig rulle	Niten för kort eller kraften för låg	Öka nitlängden eller inställningstrycket
Tillplattad rulle	Kraft för högt eller städet felaktigt	Minska kraften; använd rätt städprofil
Delat skaft	För litet hål eller för stort nit	Verifiera toleransen för håldiametern

Nuote Metalstillhandahåller rekommendationer för inställningsverktyg och slaghöjdsdiagram för alla standardstorlekar för halvrörsnitar.

【Halvrörsnitar】 Vanliga frågor – Vanliga frågor besvarade

F1: Vad är skillnaden mellanhalvrörformiga nitaroch rörnitar?

S: Den viktigaste skillnaden ligger i djupet på den ihåliga sektionen. En halvrörsnit har en ihålig hålighet som sträcker sig endast 20–40 % av skaftets längd från bakänden. Resten av skaftet är fast. Denna design behåller det mesta av skjuvhållfastheten hos en solid nit samtidigt som installationskraften minskar med 30–50 %. En helrörsnit är ihålig genom hela skaftet, vilket avsevärt sänker både styrka och inställningskraft. För applikationer som kräver god lastkapacitet med höghastighetsmontering – som till exempel bilbromsbelägg eller möbelramar – är halvrörsnitar det korrekta valet. Helrörsnitar är bättre lämpade för lätta, dekorativa eller mjuka materialfogar. Nuote Metals erbjuder båda typerna, och vårt ingenjörsteam kan hjälpa dig att bestämma utifrån dina specifika belastnings- och produktionskrav.

F2: Hur beräknar jag den korrekta halvtubulära nitlängden för min montering?

S: Standardformeln för halvrörformig nitlängd är: Nitlängd = Materialstapeltjocklek + 0,8 till 1,2 × Nitdiameter. Den utskjutande delen används för att bilda det rullade huvudet. Om du till exempel fogar två stålplåtar med en total tjocklek på 3,0 mm med en nit med en diameter på 3,0 mm, skulle den rekommenderade längden vara 3,0 mm + (1,0 × 3,0 mm) = 6,0 mm. Detta lämnar 3,0 mm skaft utskjutande, vilket kommer att rulla in i ett sekundärt huvud med en diameter på cirka 4,5–5,0 mm. För mjukare material som aluminium eller plast, använd den nedre delen av intervallet (0,8 × diameter). För hårdare material som rostfritt stål, använd den högre änden (1,2 × diameter). Nuote Metals tillhandahåller längdvalstabeller för varje materialkombination. Om du är osäker, begär gratis prover i två eller tre intilliggande längder och testa dem på ditt faktiska löpande band.

F3: Kan semi-tubular nitar användas i automatiserade monteringslinjer?

Ja, och de är speciellt utformade för automatiska inställningar med hög volym. Halvrörsnitar är det föredragna fästelementet för många automatiserade monteringsoperationer eftersom deras partiella ihåliga sektion möjliggör förutsägbar deformation med låg kraft. Moderna automatiska nitsystem kan installera semi-rörformiga nitar med hastigheter på 100 till 200 bitar per minut. Nuote Metals levererar halvrörsnitar i tejp-och-rullförpackningar, bulkförpackningar klara för vibrationsskålar och stickmatningsformat som är kompatibla med alla stora märken för nitsättningsutrustning. Viktiga överväganden för automatisering inkluderar nitkoncentricitet (att säkerställa att den ihåliga sektionen är perfekt koaxiell), konsekvent hårdhet (förhindrar spruckna rullar) och enhetlig huvudgeometri. Nuote Metals tillämpar statistisk processkontroll för varje batch, med 100 % visuell inspektion av huvud- och skaftdimensioner på automatiserade linjer. Vi erbjuder också provinställningsförsök på vår anläggning för att validera nit- och verktygskompatibilitet innan full produktion.

Varför Nuote Metals är en pålitlig partner för halvrörsnitar

Tillverkning av halvrörsnitar enligt höga standarder kräver precisionsstyrning, kontrollerad borrning eller formning i håligt djup och rigorös kvalitetssäkring. Nuote Metals tillför över två decennier av expertis inom kall rubrik och sekundär drift till varje order.

ISO 9001:2015 certifierad – Full spårbarhet från råvara till färdig nit

Intern verktygsdesign – Anpassade huvudstilar, ihåliga djup och axelkonfigurationer utvecklade på 10–15 dagar

Brett materialsortiment – ​​Kolstål, rostfritt stål, aluminium, mässing, koppar och speciallegeringar

Statistisk processkontroll – Varje produktionssats övervakas med avseende på skaftdiameter, håldjupskoncentricitet, huvudhöjd och hårdhet

Plätering och beläggning internt – Zink, nickel, tenn, passivering och anodisering under ett tak

Förpackningsalternativ – Bulk, tejp-och-rulle, stickmatning eller anpassade påsar

Teknisk ingenjörssupport – Gratis applikationsrecensioner, installationsfelsökning och felanalys

Oavsett om du behöver 10 000 eller 10 miljoner halvrörsnitar, levererar Nuote Metals konsekvent kvalitet som håller dina monteringslinjer igång.
