Varför vinner aluminiumnitar mark i viktkänsliga och korrosionsbenägna enheter?

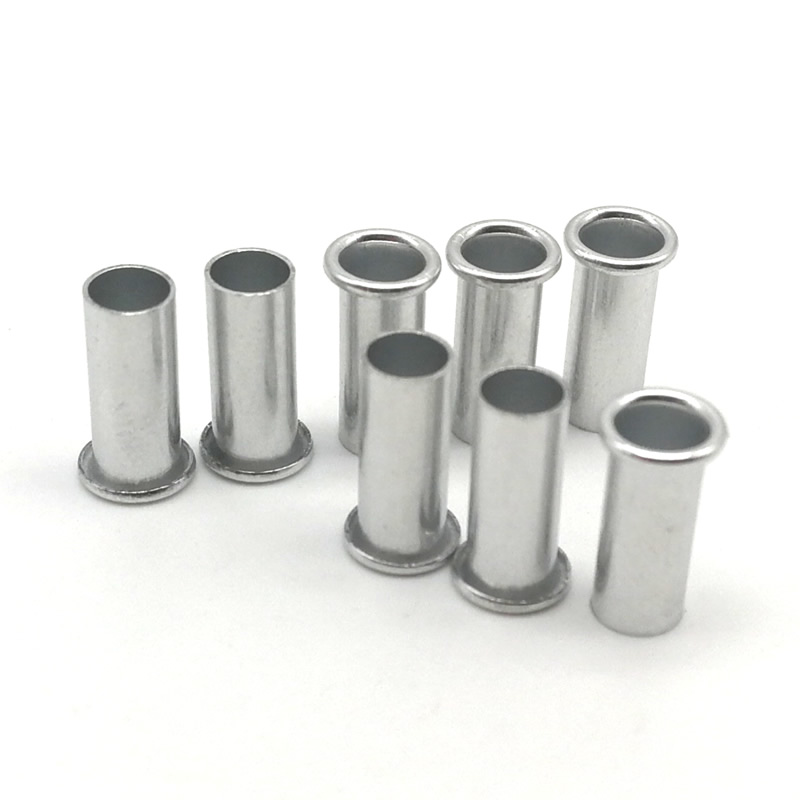

Fodralet för helrörformad över halvrörformig aluminium

De flesta köpare standardhalvrörformiga nitareftersom de erbjuder en balans mellan styrka och inställningskraft. Men det finns en specifik uppsättning applikationer där helrörsnitar av aluminium är det bättre tekniska valet – inte en kompromiss.

När Full Tubular vinner

Avvägningen är styrka. En fullrörformig aluminiumnitger 60–70 % av skjuvhållfastheten hos en solid nit, jämfört med 80–90 % för halvtubulär. För strukturella fogar spelar den skillnaden roll. För allt annat gör det inte det.

Aluminiumrör vs stålrör – en jämförelse av vikt och korrosion

Aluminiumrörnitar konkurrerar direkt med stålrörsnitar i många applikationer. Beslutet handlar oftast om vikt kontra styrka.

För en sammansättning som använder 1 miljon nitar sparar en byte från stål- till aluminiumrörnitar ungefär 1,45 ton av fästelementets vikt. I fordons- eller rymdtillämpningar leder det direkt till bränsle- eller energibesparingar.

Tekniska specifikationer – Våra fabriksstandarder

På Nuote Metals,nitar av aluminiumrörtillverkas enligt följande parametrar.

Dimensionsräckvidd

För skaftdiametrar under 2 mm blir väggtjockleken svår att kontrollera i en helt ihålig konfiguration. I dessa fall rekommenderar vi semi-rörformade aluminiumnitar.

Tillgängliga legeringar

Standardfinish

Två applikationer från Our Factory Records

HVAC värmeväxlarfenor (5056 aluminiumrörsnitar)

Problem:En tillverkare av kommersiella HVAC-enheter behövde fästa tunna aluminiumflänsar på kopparrör utan att krossa lamellerna. Fenorna var endast 0,12 mm tjocka och aggregatet arbetade i en kondenserande miljö med konstant fukt. Stålnitar skulle korrodera; semirörformade aluminiumnitar krävde för mycket inställningskraft och deformerade fenorna.

Vår lösning:Vi levererade 5056nitar av aluminiumrörmed 2 mm skaft och 4 mm piplängd, klaranodiserad. Den fullständiga rörformiga väggen rullade med mindre än 400 N kraft - skonsam nog för att undvika fendeformation. 5056-legeringen gav marin korrosionsbeständighet för den kondenserande miljön.

Resultat:Kunden minskade fenskador från 3 % till under 0,2 %. VVS-enheterna klarade 500 timmars saltspraytestning utan korrosion på nitarna. Produktionen har pågått i över två år.

Solpanelsmonteringsklämmor (6061 aluminiumrörsnitar)

Problem:En tillverkare av solcellsmontering behövde en nit för att fästa aluminiumklämmor på panelramar. Klämmorna var tvungna att tåla 25 års exponering utomhus, inklusive UV, regn och temperaturcykler från -40°C till 85°C. Stålnitar avvisades på grund av galvanisk korrosionsrisk med aluminiumramen.

Vår lösning:Vi levererade 6061nitar av aluminiumrörmed 4 mm skaft och 6 mm piplängd, klaranodiserad. 6061-legeringen gav den nödvändiga styrkan för klämman, medan den anodiserade finishen tillförde UV- och korrosionsskydd. Den fullständiga rörformiga designen gjorde att klämman svängdes något under installationen – vilket eliminerade ett sekundärt inriktningssteg.

Resultat:Monteringsklämmorna klarade IEC 61215 termisk cykling och fukt-frystester. Kunden eliminerade det sekundära inriktningssteget, vilket minskade installationstiden med 12 sekunder per panel.

Aluminiumrörnitar – FAQ

F1: Vad är skillnaden mellan aluminiumrör och semi-tubulära nitar av aluminium?

S: Skillnaden är djupet på den ihåliga sektionen. Enaluminiumrörsnit(helt rörformigt) är ihåligt genom hela skaftet. En semi-tubulär aluminiumnit har en ihålig hålighet som sträcker sig endast 45–55 % av skaftets längd från svansen; den återstående delen är solid. Hela rörformiga nitar kräver minsta inställningskraft – vanligtvis 40–50 % av en solid nit – vilket gör dem idealiska för tunna eller mjuka material. Halvrörformade nitar ger högre skjuvhållfasthet (80–90 % av fast material) och är bättre för lätta strukturella fogar. På Nuote Metals tillverkar vi båda konfigurationerna. För materialstaplar under 3 mm eller för viktkritiska sammansättningar är helrör vanligtvis det bättre valet. För allt som är bärande, välj halvrörformigt.

F2: Kan aluminiumrörnitar användas i utomhus- eller marina miljöer?

Ja, men legeringen spelar roll. 5056 aluminiumrörnitar innehåller magnesium och krom, vilket ger dem utmärkt motståndskraft mot saltvatten och atmosfärisk korrosion. De är det rätta valet för applikationer som ligger nära havet, utomhus och med hög luftfuktighet. 6061 erbjuder bra korrosionsbeständighet för allmänt utomhusbruk men kan gjutas i direkt saltspray. 1100 är endast för inomhusbruk. För bästa korrosionsskydd, specificera klar anodiserad eller kromatomvandlingsfinish. På Nuote Metals levererar vi 5056 aluminiumrörnitar med anodiserad finish speciellt för marina och utomhusmontage. För kontinuerlig nedsänkning i saltvatten rekommenderar vi istället att byta till 316 rostfria nitar.

F3: Hur beräknar jag rätt piplängd för en aluminiumrörnit?

S: Eftersom aluminium är mjukt och den rörformiga väggen är tunn, behövs mindre utskjutande material än för nitar av stål eller halvrör. Använd denna formel: fatlängd = materialstapeltjocklek + 0,4 till 0,7 mm. Använd den nedre änden (0,4 mm) för mycket mjuka material – tunt tyg, mjukt läder, skum. Använd den högre änden (0,7 mm) för hårdare material – styv plast, tjockt läder, flera lager. Exempel: Sammanfogning av en 1,5 mm aluminiumpanel till ett 0,8 mm plastfäste – total stapel 2,3 mm. Lägg till 0,5 mm = 2,8 mm fatlängd. Runda uppåt till närmaste standardlängd, vanligtvis 3,0 mm. Använd inte den semi-tubulära formeln (stapel + diameter) – som lämnar för mycket material och orsakar en överdimensionerad, instabil krullning. För staplar över 4 mm blir helrörsnitar svåra att kontrollera; byta till halvrörformig. Nuote Metals tillhandahåller gratis provsatser med tre intilliggande längder för testning på ditt faktiska material.

F4: Vad är MOQ och ledtid för aluminiumrörnitar från Nuote Metals?

S: Vår standard MOQ är 20 000 stycken för lagerstorlekar. För första beställningar eller provkörningar tar vi emot lägre kvantiteter – så lite som 5 000 stycken. Vi tillhandahåller gratisprover för lagerförda storlekar; du betalar endast budavgiften. Ledtid: 3–5 dagar för lagerstorlekar; 15–20 dagar för icke-standardiserade storlekar inklusive anpassade verktyg. Varje parti innehåller ett materialcertifikat, dimensionsinspektionsrapport och RoHS-deklaration. Vi har levererat aluminiumrörnitar till kunder i över 40 länder. ISO 9001:2015 certifierad.
