Hur väljer du rätt öljetter för applikationer från PCB till lädervaror?

Eyelets vs. Grommets – Skillnaden som avgör prestanda

De två termerna används ofta omväxlande. De är inte samma produkt. Att specificera fel leder till antingen överkonstruktion eller för tidigt misslyckande.

En strukturell jämförelse

Den praktiska regeln från vårt produktionsgolv: om materialet är relativt tunt och belastningen är lätt till måttlig, använd en ögla. Om materialet är tung canvas, vinyl eller en bärande presenning, använd en genomföring. För allt däremellan handlar beslutet oftast om flänsestetik och hålstorlek.

Materialval – Matcha öglan till miljön

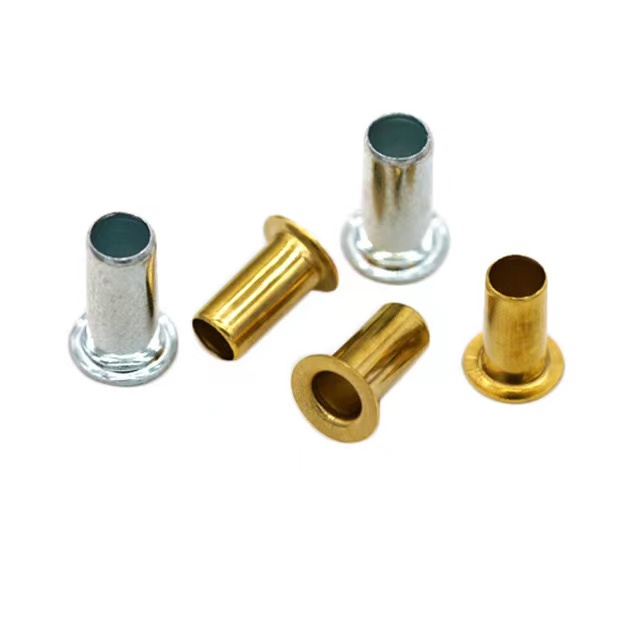

På Nuote Metals,öljettertillverkas i fem material. Var och en löser olika problem.

Materialjämförelse

Vår urvalslogik:Mässing för elektronik där konduktivitet och utseende har betydelse. Rostfritt stål för marina och kemiska miljöer. Aluminium när vikten är begränsningen. Koppar endast när maximal ledningsförmåga inte är förhandlingsbar. Stål när kostnaden dominerar och miljön är torr.

Två ansökningar från våra register

PCB genomgående hålförstärkning (mässing, platt fläns)

Problem:En elektroniktillverkare som tillverkade industriella styrkort upplevde att koppardynor lyfte runt genomgående hål efter termisk cykling. Hålen användes för transformator- och kopplingsben, och den mekaniska påfrestningen från monteringen överfördes direkt till lödfogen.

Vår lösning:Vi levereradeöljetter av mässingmed platta flänsar, 2,4 mm ytterdiameter, 4 mm piplängd. Deöljettersattes in i de pläterade genomgående hålen och rullades för att skapa en mekanisk hylsa. Mässingskroppen absorberade monteringsspänningen och skyddade kopparfolien från att flagna. Innerdiametern specificerades 0,05 mm större än komponentledningen för att möjliggöra enkel insättning utan glapp.

Resultat:Fel vid lyft av dynan sjönk till noll under 12 månaders produktion. Tillverkaren lade till öglan till sin designstandard för alla genomgående hål med tunga komponenter.

Bärbar ljudenhets gångjärnsenhet (nickelpläterad mässing, rullad fläns)

Problem:En tillverkare av portabla Bluetooth-högtalare behövde en hållbar, lågprofilsvängpunkt för den fällbara stativmekanismen. Huset var ABS-plast, 1,8 mm tjockt. Den ursprungliga designen använde ett litet stålstift pressat in i en plastklack, men stiftet sprack under falltestning och stiftet korroderade i fuktiga miljöer.

Vår lösning:Vi levererade nickelpläteradeöljetter av mässingmed en rullad fläns, 2,0 mm innerdiameter, 3,5 mm piplängd. Öglan sattes in i plasthuset för att fungera som en förstärkt lageryta för gångjärnstappen. Den rullade flänsen gav en slät yta med låg profil som inte störde vikningen. Nickelplätering förhindrade korrosion och matchade högtalarens metalliska finish.

Resultat:Fallprovning godkändes vid 1,5 m på betong utan knastsprickor. Efter 18 månader i produktion visar gångjärnsenheten inget slitage eller korrosion. Kunden eliminerade stålpinnen helt och använder nu öglan som både förstärkning och lageryta.

Tekniska specifikationer – vad vi har

För PCB-applikationer kan vi hålla skaftdiametern till ±0,02 mm när komponentledstoleransen kräver det.

Öljetter – FAQ

F1: När ska jag använda en ögla istället för en genomskärning?

S: Använd en ögla när materialet är relativt tunt, belastningen är lätt till måttlig och en lågprofilsfinish önskas. Öljetter är fästelement i ett stycke med ett mindre fläns-till-hål-förhållande, vilket gör dem lämpliga för kläder, lädervaror, skor, elektronik och pappersprodukter. Använd en genomföring när materialet är tung canvas, vinyl eller en bärande presenning och hålet är större än cirka 12 mm. Genomföringar är tvådelade (kropp och bricka) och ger större förstärkning för tunga applikationer. Om ditt material är under 3 mm tjockt och hålet är under 12 mm, är en öljett nästan alltid det rätta valet.

F2: Vilka toleranser betyder mest för PCB-öglor?

S: Två toleranser är kritiska. Först måste öglans innerdiameter anpassas till komponentledningen - vanligtvis 0,05 mm till 0,20 mm större än elektroddiametern för att tillåta införing utan bindning. För det andra måste ytterdiametern passa till brädets öppningshål, som vanligtvis är 0,03 mm till 0,10 mm större än öglans ytterdiameter. Om öglan är för lös i brädan kommer den inte att greppa; om den är för tät kan den spricka brädet eller deformeras vid införandet. För kritisk genomgående förstärkning, specificera dessa dimensioner uttryckligen i stället för att förlita sig på handelsstorlekar.

F3: Kan öljetter användas i utomhus- eller marina applikationer?

Ja, med rätt material.Öglar i rostfritt stål(304 för allmän utomhus, 316 för saltvatten och klorider) erbjuder den högsta korrosionsbeständigheten. 5056 aluminiumöglor ger bra korrosionsbeständighet av marin kvalitet vid lägre vikt. Mässing fungerar bra i sötvatten och milda förhållanden men kan avzinka i kontinuerlig saltspray. Koppar bildar en skyddande patina och passar takläggning och kulturarvsarbete. Stål måste pläteras och rekommenderas inte för långvarig fuktexponering. Ange 316 rostfritt stål eller 5056 aluminium för kust- eller marina tyger.

F4: Vad är MOQ och ledtid för öljetter från Nuote Metals?

S: Vår standard MOQ är 20 000 stycken för lagerstorlekar. För första beställningar eller provkörningar tar vi emot lägre kvantiteter – så lite som 5 000 stycken. Vi tillhandahåller gratisprover för lagerförda storlekar; du betalar endast budavgiften. Ledtid: 3–5 dagar för lagerstorlekar; 15–20 dagar för icke-standardiserade storlekar inklusive anpassade verktyg. Varje batch inkluderar ett materialcertifikat, dimensionsinspektionsrapport och RoHS-deklaration. Vi har levereratöljettertill kunder i över 40 länder. ISO 9001:2015 certifierad.
