Är mässingsöglor det rätta valet för din PCB-, papper- eller tygapplikation?

Ett hål i något material är en potentiell felpunkt. Utan förstärkning, kanter slits, rivs sönder eller spricker under stress.Mässingsöglorlösa det problemet genom att skapa en hållbar öppning med slät yta som skyddar basmaterialet och ger en pålitlig passage för sladdar, ledningar eller fästelement. På Nuote Metals tillverkar vi öljetter i C2680 gul mässing – en legering med högre zink som ger ökad hårdhet och slitstyrka jämfört med standard C2600.

Den här guiden täcker de praktiska besluten: vad de tekniska specifikationerna betyder, vilka ytbehandlingar som finns tillgängliga och hur man undviker vanliga fältfel.

Materialklass – C2680 Gul mässing

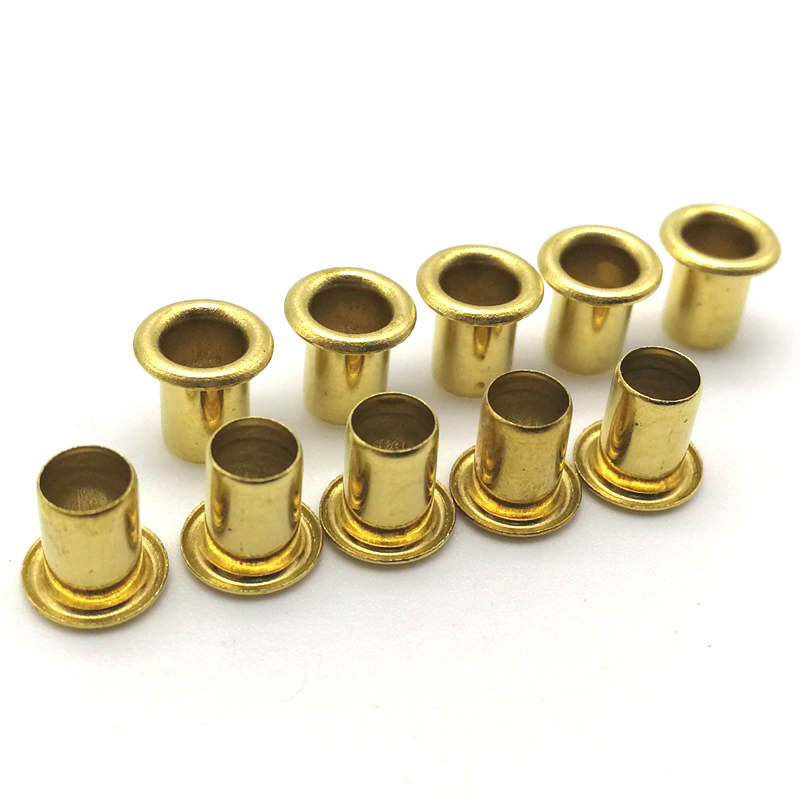

Vi tillverkar alltöljetter av mässingfrån C2680 gul mässing (64–68,5 % koppar, resten zink). Denna legering erbjuder:

C2680 erbjuder god bearbetbarhet, duktilitet och djupdragningsegenskaper. Den är lätt att galvanisera eller måla och har god korrosionsbeständighet.

Tekniska specifikationer – Skaftdiameter & ytterdiameter

De två viktigaste dimensionsparametrarna för en mässingsögla är skaftets diameter (pipan som går genom hålet) och ytterdiametern (flänsen som sitter på ytan). Vi tillverkar öljetter i ett brett utbud av standardstorlekar.

Standardstorlekar

Toleranser

Vi tillverkar öljetter från skaftdiameter 0,8 mm upp till 10 mm. Anpassade storlekar finns tillgängliga på begäran.

Konfigurationer – Standard, Shoulder, Double Head och Twin

Vi tillverkar öljetter i fyra huvudkonfigurationer. Var och en tjänar ett annat syfte.

Typ	Beskrivning	Bäst för	Bild
Standard (platt fläns)	Ett stycke, fläns endast på ena sidan	Allmän hålförstärkning: tyg, canvas, papper, klädsel
Axel (trappad)	Pipa med trappstegsprofil, fungerar som en distans mellan lagren	Flerskiktsmaterial, PCB-avstånd, applikationer som kräver ett kontrollerat gap
Dubbelt huvud	Färdig fläns/huvud på båda sidor om pipan	När båda sidor behöver ett rent utseende – exklusiva lädervaror, vändbara plagg
Tvillingöglor	Två parallella öglor kopplade vid basen eller formade som ett stycke	Dubbla snörning, parallella ledningar, specialiserade bandsystem

Vår rekommendation: Använd standard för de flesta applikationer. Använd axeln när du behöver ett mellanlägg mellan lagren. Använd dubbelt huvud när båda sidorna är synliga. Använd twin när du behöver två perfekt anpassade hål.

Ytfinish – från standard till premium

Vi erbjuder ett brett utbud av ytbehandlingar för att passa olika funktionella och estetiska krav. Alla ytbehandlingar är RoHS-kompatibla.

Två verkliga applikationer

Dessa fall är hämtade från våra produktionsregister.

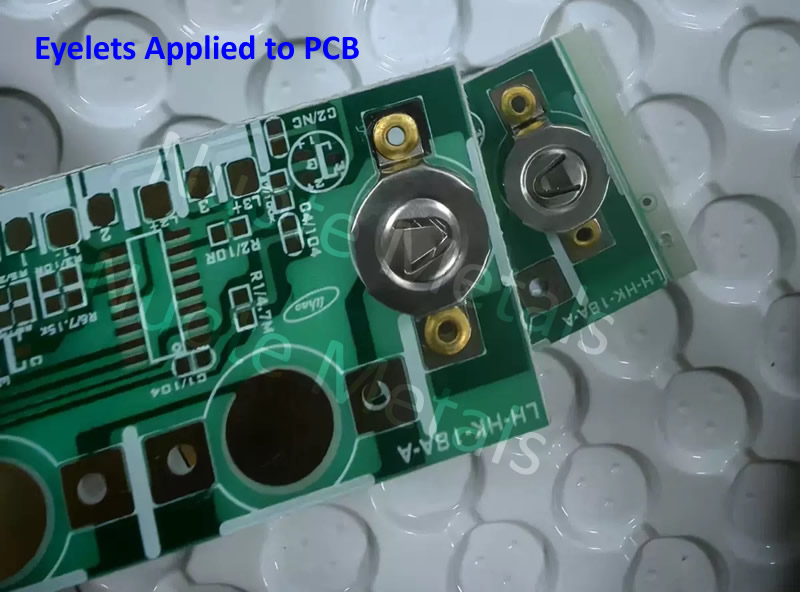

PCB-jordning och komponentmontering (förtennade mässingsöglor)

Problem: En strömförsörjningstillverkare behövde en pålitlig, lödbar anslutningspunkt på dubbelsidiga kretskort. Standardkuddar med genomgående hål lyftes under termisk påfrestning, och brädet krävde ett mekaniskt ankare för tunga transformatorer.

Vår lösning: Vi levererade förtennad C2680öljetter av mässingmed 2 mm skaftdiameter. Öglarna ger både mekanisk förstärkning (förhindrar att kopparfolien flagnar) och en ledande bana. Tennplätering säkerställer utmärkt lödbarhet och lågt kontaktmotstånd.

Resultat: Öglarna skapade permanenta anslutningspunkter med låg resistans som klarar 1 000+ termiska cykler. Tillverkaren specificerar nu våra PCB-öglor över hela sin produktlinje.

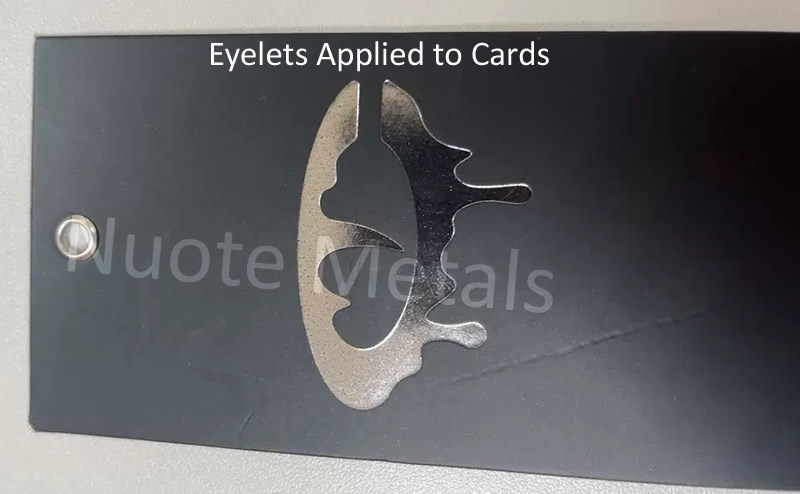

Pappershängningsetiketter och produktetiketter

Problem: Ett detaljhandelsvarumärke behövde en premium finish för sina produktupphängningsetiketter. Taggarna hade ett stansat hål för att fästa på plaggen, men hålkanterna fransade och revs sönder under hanteringen. Standardpappersöglor från hantverksbutiker var för tunna och inkonsekventa.

Vår lösning: Vi levererade C2680öljetter av mässingmed 3 mm skaftdiameter i polerad, lackerad finish. Öglarna förstärker det stansade hålet, förhindrar rivning och ger ett professionellt, hållbart utseende.

Resultat: Varumärket använder nu dessa öljetter på över 2 miljoner hängetiketter årligen. Öglarna bibehåller en konsekvent finish genom frakt och hantering, och de förstärkta hålen slits aldrig.

Kvalitet och transparens

Nuote Metals arbetar med full spårbarhet och dokumenterade kvalitetssystem. Våra produktionsrekord visar över 50 miljoneröljetter av mässinglevererat under de senaste fem åren, med fältavkastning under 0,02 %.

Certifieringar

Våra kundpolicyer

• Gratisprover (lagerstorlekar) – du betalar endast bud.
• Anpassade verktyg – redo på 10 dagar för skaftdiametrar eller flänsformer som inte är standard.
• MOQ – 20 000 stycken för standardstorlekar; lägre för första beställningar.
• Ledtid – lager: 3–5 dagar; anpassad (inklusive verktyg): 15–25 dagar.
• Full spårbarhet – varje batch spåras från råspiral till färdig låda, med brukstestcertifikat tillgängliga.

Komma igång med öljetter

Det snabbaste sättet att valideraöljetter av mässingför din ansökan är att testa dem på ditt faktiska material. Ange din skaftdiameter, materialstapeltjocklek, miljö och årlig volym. Vi kommer att svara med en specifik konfigurations- och slutrekommendation, gratisprover och en specificerad offert.
