Är aluminiumrörnitar den saknade biten i din lättviktsmontagestrategi?

Viktminskning är inte längre bara en rymdbesatthet. Tillverkare av elfordon, bärbar elektronik och till och med sportutrustning granskar varje gram. PåNuote Metals, har vi sett ingenjörer specificera stål- eller solida aluminiumnitar av vana – medan en helt ihålig aluminiumrörsnit skulle göra jobbet bättre, snabbare och lättare.

Den här artikeln går igenom vadnitar av aluminiumrörfaktiskt är, var de överträffar tyngre alternativ, och hur man kvalificerar dem för din produktionslinje.

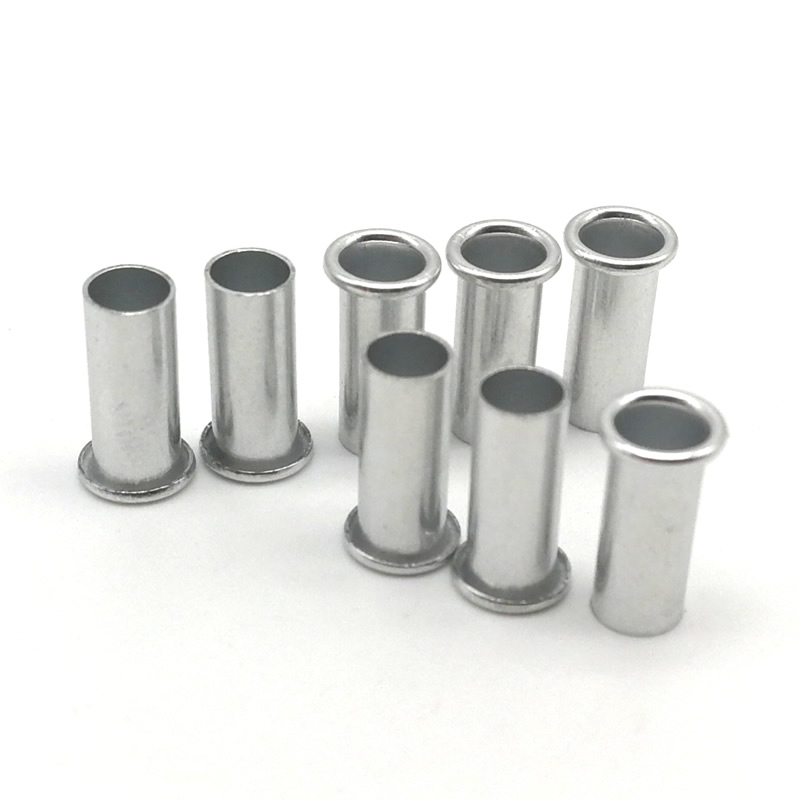

Vad är egentligen en aluminiumrörnit?

Till skillnad frånrejäla nitar(100 % material) ellerhalvrörformade nitar(delvis ihålig), en aluminiumrörnit har ett skaft som är ihåligt från svansen hela vägen till huvudet. Väggtjockleken är vanligtvis 0,20–0,35 mm. Under installationen rullar denna tunna vägg utåt med mycket låg kraft, vilket skapar ett rent, enhetligt sekundärt huvud.

Se det som ett metallrör med en förformad kåpa. Den ihåliga mitten betyder mindre material, mindre vikt och mindre härdningsenergi.

På Nuote Metals tillverkar vi aluminiumrörnitar av tre vanliga legeringar: 1100 (mjuk, dekorativ), 5056 (marinkvalitet, korrosionsbeständig) och 6061 (allmänt). Tabellen nedan sammanfattar deras skillnader.

För 80 % av kunderna är 5056 aluminiumrörnitar det rätta svaret.

Tre verkliga scenarier där aluminiumrör nitar Excel

Vi pratar inte om teoretiska fördelar. Här är faktiska applikationer som kunderna bytte tillnitar av aluminiumröroch såg mätbara förbättringar.

Bärbar elektronik – eliminerar sprickbildning och vikt

En tillverkare av medicintekniska produkter använde solida aluminiumnitar för att fästa interna fästen på ett tunt magnesiumhölje. Inställningskraften spräckte 1,5 % av husen – en dyr skrotmängd. Nuote Metals levererade 5056 aluminiumrörnitar med 3 mm skaft. Inställningskraften sjönk med nästan hälften, sprickor försvann och varje enhet tappade 1,2 gram av fästelementets vikt. Över en körning på 500 000 enheter, det är över ett halvt ton vikt sparad.

Inredning för bilar – hög hastighet, låg kraft

En leverantör av fordonsindustrin behövde fästa tyglister på dörrpaneler av plast – 800 000 enheter per år. Halvrörsnitar av stål var överspecificerade: trimmen bar nästan ingen belastning. Genom att byta till 6061 aluminiumrörnitar minskade presscykeltiden med 35 % och eliminerade rostfläckar på det ljusa tyget. Kostnaden per nit sjönk också med 40 %.

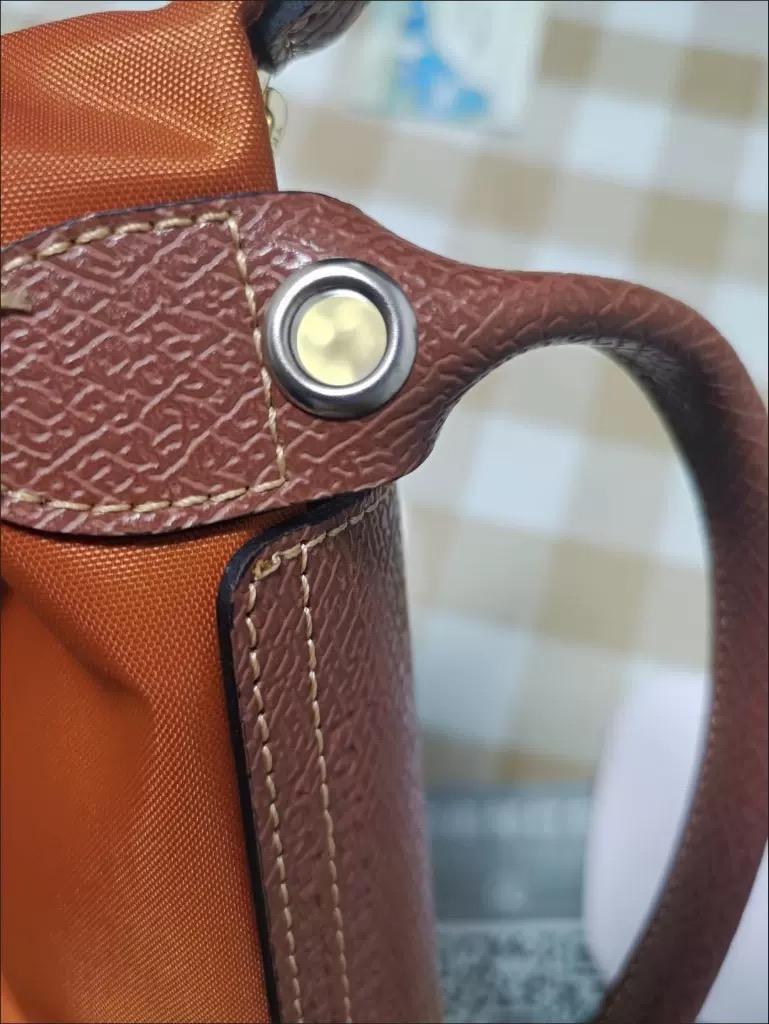

Lädervaror och ryggsäckar – ingen krossning, ingen rost

Ett ryggsäcksmärke ville ha en lätt, rostfri nit för remfästen. Stålrörsnitar korroderade efter utomhusbruk; solida aluminiumnitar krävde för mycket kraft och krossade nylonbandet. Nuote Metals rekommenderade 5056 aluminiumrörnitar med en klar anodiserad finish. Nitarna satte sig rent genom 3 mm väv plus 2 mm läder, tillförde nästan ingen vikt och har visat noll korrosion efter två års fältanvändning.

Tekniska parametrar som du faktiskt kan använda

Inga vaga marknadsföringspåståenden. Här är siffrorna vi arbetar med dagligen på Nuote Metals.

Dimensionellt område och toleranser

• Skaftets ytterdiameter: 1,6 mm till 8 mm (±0,05 mm)
• Väggtjocklek: 0,20 mm till 0,40 mm (±0,03 mm)
• Flänsdiameter: 3 mm till 16 mm (±0,10 mm)
• Total längd: 2,5 mm till 12 mm (±0,10 mm)

För skaftdiametrar under 2 mm rekommenderar vi i allmänhet halvrörformade istället – väggen blir för tunn för att formas pålitligt.

Installation – vad som fungerar och vad som inte fungerar

Eftersom väggen är tunn skiljer sig montering av aluminiumrörnitar från att sätta fasta eller halvrörsnitar.

Kritiska framgångsfaktorer

• Håldiameter: Skaft OD + 0,05 till 0,10 mm. För hårt och väggen spänns. För löst och krullen är ojämn.
• Gradning: Viktigt. En upphöjd grad kommer att dela den tunna väggen.
• Städprofil: Använd ett grunt konkavt städ. Ett platt städ krossar krullen.
• Slag: Enkelt, fast slag. Slå aldrig på samma nit igen – aluminiumbearbetningshärdar och spricker.

Rekommenderad inställningskraft (5056 legering, 2–3 mm stack)

Tabellen nedan visar typiska kraftområden för vanliga skaftdiametrar.

Dessa krafter är ungefär hälften av vad en solid aluminiumnit med samma diameter skulle kräva.

Kvalitet och dokumentation – vad vi tillhandahåller

Nuote Metals arbetar enligt ISO 9001:2015. Varje sats avnitar av aluminiumrörinnehåller ett partinummer som går tillbaka till råvarubrukscertifikatet, produktionspresslogg och slutbesiktningsrapport. Vi utför AQL-sampling enligt ISO 2859 – kritiska dimensioner vid 1,0, major vid 2,5, moll vid 4,0.

Vi tillhandahåller även RoHS-deklarationer för alla ytbehandlingar (fräs, klaranodiserad, guld/svartanodiserad, kromatkonvertering) utan extra kostnad.

Där aluminiumrörnitar inte är rätt val

Vi vill att du anger rätt, inte bara köper av oss. Använd inte aluminiumrörnitar när:

• Förbandet kommer att se mer än 50 N skjuvkraft (ca 5 kg statisk belastning)
• Materialstapeln överstiger 4 mm total tjocklek
• Miljön inkluderar kontinuerlig nedsänkning i saltvatten (använd istället 316 rostfritt stålrör)
• Du behöver en höghållfast strukturfog (använd solid eller halvrörformig)

För dessa fall tillverkar Nuote Metals solida och halvrörsnitar i aluminium, stål, rostfritt, mässing och koppar. Vi kommer att berätta ärligt vilken typ som passar din applikation.

Komma igång med ett provpaket

Det snabbaste sättet att valideranitar av aluminiumrörty din församling är att pröva dem. Nuote Metals erbjuder gratisprover av lagerförda storlekar – du betalar endast budavgiften. Ange din materialstapeltjocklek och önskad skaftdiameter, så beräknar vi den rekommenderade pipanlängden och skickar dig tre intilliggande längder för testning.

Kontakta oss med din stacktjocklek, miljö och årsvolym. Vi kommer att svara inom en arbetsdag med en specifik legerings- och ytbehandlingsrekommendation, tekniska datablad och ett exempel på erbjudande.
